鸿晶宝晶振采用全硅的MEMS技术，由两个芯片堆栈起来，下方是CMOS PLL驱动芯片，上方则是MEMS谐振器，以标准QFN IC封装方式完成。封装完成之后，进行激光打标环节，黑色晶振表面一般打标都是B07CG，1-110MHZ任一频点均可编程，精确到小数点后六位；每个频点，均可提供7050、5032、3225、2520封装；


未烧录之前，硅晶振属于空白片，用空白片进行烧录，根据客户的需要不同，烧录的程序参数也不同，再次强调一次，如果不小心烧录参数录入错误或者个别参数不同，相当于该硅晶振空白片就报废了。所以客户要求参数要仔细，工作人员也要反复核实，烧录分为人工烧录和机器烧录，国内人工烧录的很多，人工烧录比较麻烦，速度慢，易出错。


鸿晶宝晶振一级代理商，拥有国内首家MEMS硅晶振生产机器，亦是中国首家可编程晶振厂家；一小时量产千片级别以上的有源晶振，大批量1-2天快速交付。（相关阅读可以查看《鸿晶宝成为国内首家拥有快速烧录鸿晶宝晶振的代理厂家》

技术可将机械构件、光学系统、驱动部件、电控系统集成为一个整体单元的微型系统。这种微电子机械系统不仅能够采集、处理与发送信息或指令，还能够按照所获取的信息自主地或根据外部的指令采取行动。它用微电子技术和微加工技术(包括硅体微加工、硅表面微加工、LIGA和晶片键合等技术)相结合的制造工艺，制造出各种性能优异、价格低廉、微型化的传感器、执行器、驱动器和微系统。

鸿晶宝硅晶振是由MEMS硅晶圆与CMOS晶圆上下叠加而成，而CMOS晶圆则包括了NON Memory、PLL 锁相环电路、起振电路与温补电路。

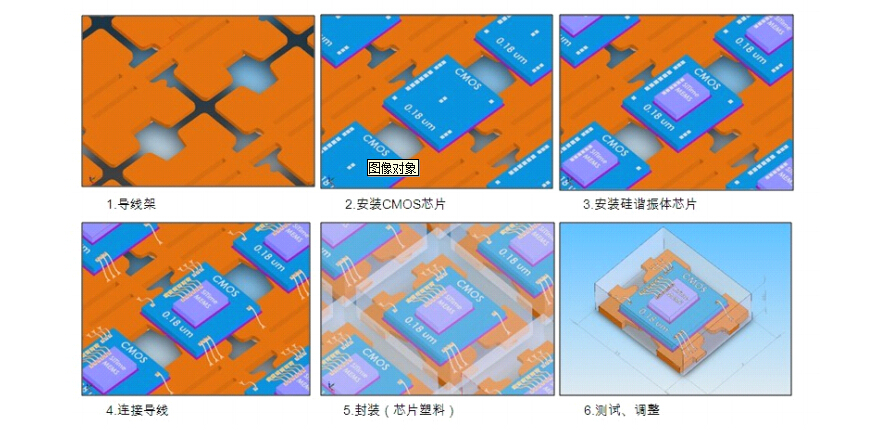

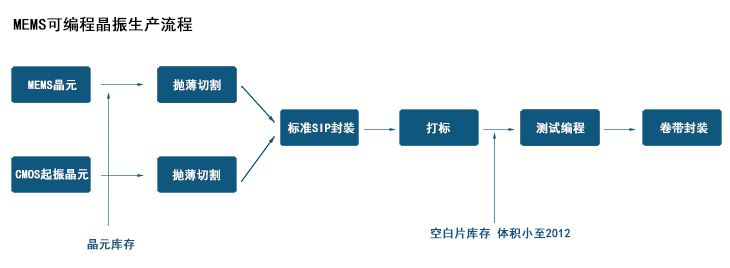

上面六幅图揭示了整个鸿晶宝晶振生产工艺流程，鸿晶宝 MEMS振荡器采用上下两个晶圆叠加的方式，外部用 IC 通用的塑料做为封装。不仅大大减少的石英晶振的工序，而且更全面提升了产品性能。（相关阅读可以查看《MEMS振荡器与传统石英晶振的比较优势》）
